2.2電容式傳感器測量電路

更新時間：2023-01-10 14:23:08

應用介紹

文摘：

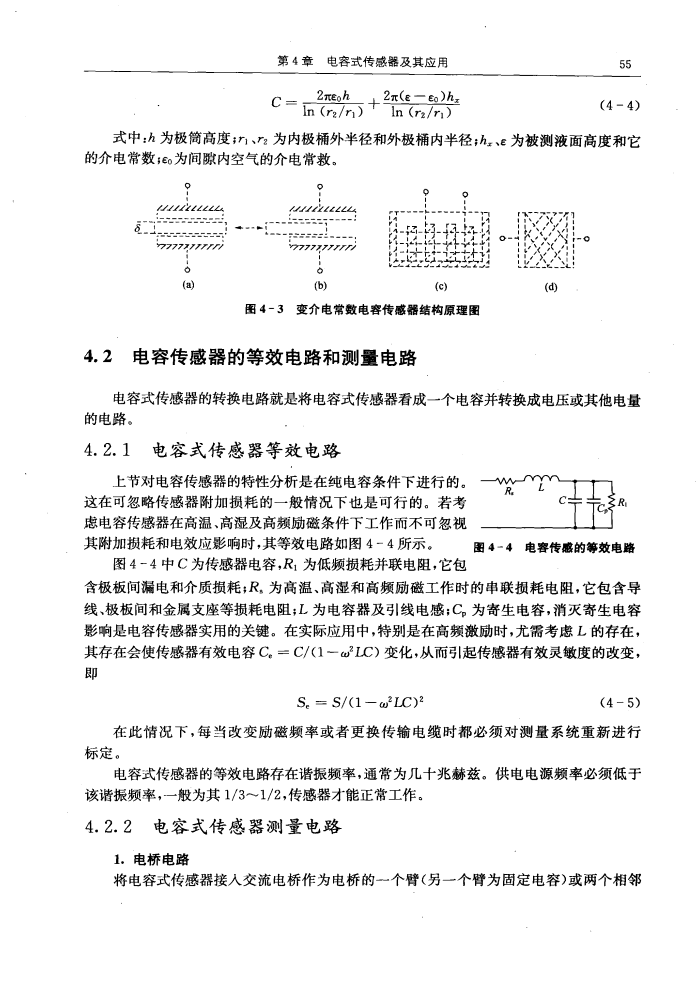

4. 2.2電容式傳感器測量電路

    1.電橋電路

    將電容式傳感器接入交流電橋作為電橋的一個臂（另一個臂為固定電容)或兩
個相鄰臂，另兩個臂可以是電阻或電容或電感，也可以足變壓器的兩個次級線圈。
其中另兩個臂是緊耦合電感臂的電橋，具有較高的靈敏度和穩定性，且寄生電容影
響極小，大大簡化了電橋的屏蔽和接地，適合于高頻電源下工作。而變壓器式電橋
使用元件zui少，橋路內阻zui小，因此目前較多采用。
