磁敏三極管結構和工作原理

更新時間：2014-11-27 17:22:04

應用介紹

文摘：

(1)結構

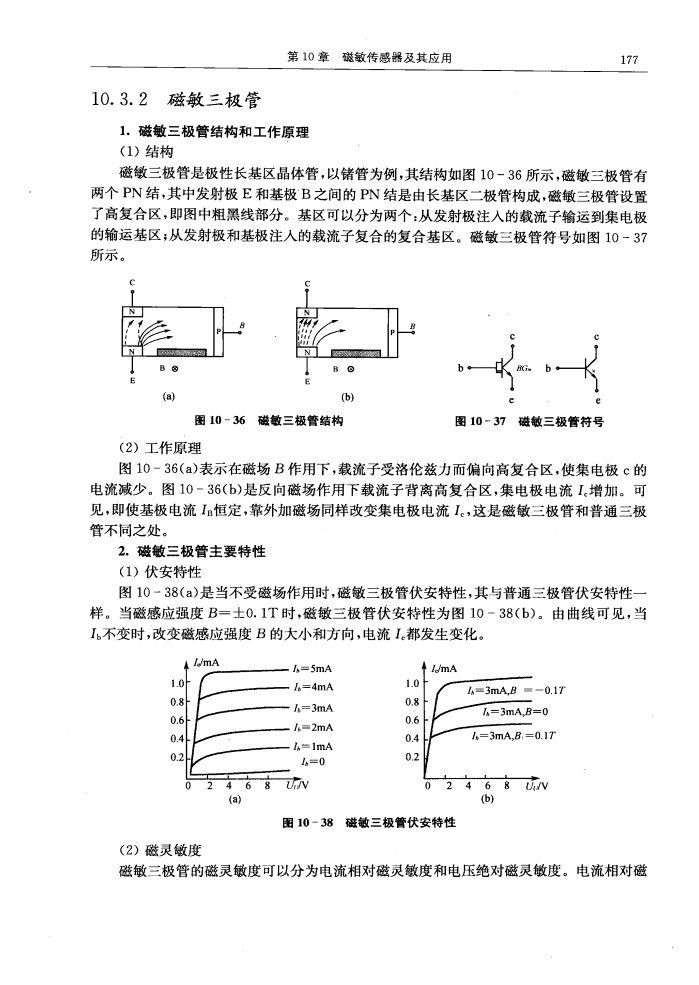

磁敏三極管是極性長基區晶體管，以鍺管為例，其結構如圖10-36
所示，磁敏三極管有 兩個PN結,其中發射極E和基極B之間的PN結
是由長基區二極管構成,磁敏三極管設置 了高復合區，即圖中粗黑
線部分。基區可以分為兩個：從發射極注人的載流子輸運到集電極
的輸運基區;從發射極和基極注入的載流子復合的復合基區。磁敏
三極管符號如圖10-37 所示。
