紅外傳感器COZIR-LP在樓宇自控項目中的應用
更新時間：2023-01-12 16:05:59
應用介紹
生活中我們隨處可見樓宇自控中安裝的各類檢測氣體的傳感器，比如檢測易燃易爆氣體、室內氧氣和二氧化碳以及著火時的煙霧等。以下這篇文章就重點講解一個實時監測室內CO2氣體的自動控制系統，圖中采用的關鍵部件則是由英國GSS生產的低功耗、高效率、小體積紅外傳感器COZIR-LP系列。
眾所周知，二氧化碳雖然無毒，但是不能供給人和動物呼吸，它是一種窒息性氣體。根據相關標準， CO2日平均值應為0.10%（注：0.10% = 1000ppm）。如果在一個通氣性較差的室內聚集著很多人，等時間一長，由于人的呼吸，室內將會產生大量二氧化碳，從而使得空氣中的氧氣含量相對減少，后室內人員就可能出現不同程度的中毒癥狀。如果室內CO2含量處于0.1%~0.15%，也稱為臨界空氣，室內空氣開始惡化，人體開始感覺不適；當達到0.15%~0.2%時屬于輕度污染，超過0.2%屬于嚴重污染；若再繼續上升，如果達到0.3%~0.4%，人們呼吸加深，出現頭疼、耳鳴、血壓增加等癥狀；若再達到0.8%以上時就會引起死亡。

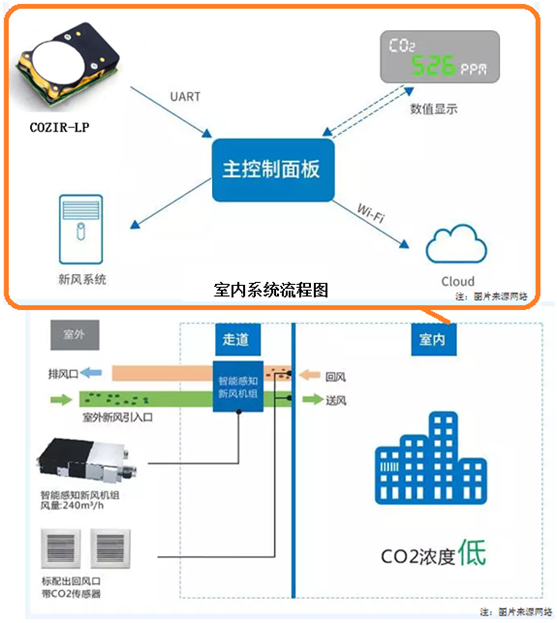

由此可知，在樓宇自控中檢測CO2氣體含量是非常重要的。為了確保樓宇等室內人員的生命安全，我們應該設計一個諸如上圖所示的全自動控制系統，從圖中我們可以看到，室內系統主要由紅外氣體傳感器COZIR-LP、新風系統和主控制面板構成，另外為了便于控制管理，設計者可以做成無線通訊，由GSS生成的COZIR系列傳感器自身兼容各種無線通訊。在該系統中，顯示模塊是給用戶實時顯示測量讀數的，首先由COZIR-LP紅外傳感器實時檢測室內氣體中CO2含量，而后通過主控板輸送到顯示模塊進行顯示，同時也可以通過無線收發給到主控云端。如果檢測到的讀數偏高，主控板就會控制新風系統進行通風，后改善室內氣體組成成分。同樣從上圖可知，室外系統主要是一個送風口和回風口，還有一個通風機，這些就構成了一個簡單的新風系統。所以，只要室內主控系統檢測到室內氣體中CO2高，則將自動控制抽風機運轉，終實現進氣換氣操作，加速室內空氣的流通，從而達到降低室內CO2含量的目的，保證室內人員的生命安全。不過除了該系統，在生活中你會發現還有很多其他各種類似如上圖所示的系統，這些系統中關鍵的部件就屬氣體傳感器了，所以在設計前應做好充分的產品選型和市場調研等等。
