人工養殖魚塘的水位控制系統
更新時間：2023-01-12 16:09:55
應用介紹
隨時市場上日益壯大的需求和現代養殖技術的迅速發展，人工養殖行業中存在的商機巨大，這一領域也逐漸成為了人們關注的焦點，再加之人工智能的引進，大量的人力減少更給養殖主帶來了豐厚的經濟效益。所以，本文將詳細地介紹一個簡單實用的人工養殖魚塘的水位控制系統，該系統中用到的液位開關是由英國SST生產研發的LLC710D3-003，該型號默認水中狀態為on，即輸出低電平；在空氣中或沒有接觸水時的狀態為off，即輸出高電平。

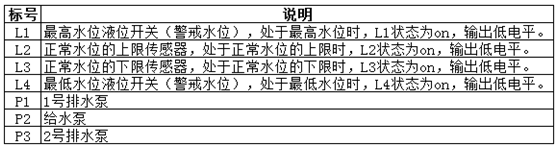

如下圖所示，這是一個養殖塘的大概構造，在養池塘的兩側壁上安裝了所需外設，這里共用到了四個液位開關和2個排水泵以及1個給水泵，具體作用和說明請見下面表格。
(1)正常水位時：L3、L4狀態為On，輸出低電平，L1和L2狀態為Off，輸出高電平，P1、P2和P3狀態為關閉，給水泵和排水泵都不工作。
(2)當池內水位低于正常水位時：L3狀態從on變?yōu)閛ff，即變?yōu)檩敵鲆桓唠娖?，L1、L2和L4狀態不變，從而當主控系統接收到了L3這一傳感器從低電平變?yōu)楦唠娖降妮敵鲎兓瘯r(shí)，將啟動P2（給水泵）向養殖塘內注水。
(3)當池內水位低于zui低水位（警戒水位）時：L3、L4由原來的on狀態即輸出低電平轉變?yōu)閛ff狀態輸出高電平，L1、L2狀態不變。同樣，主控系統將會啟動P2（給水泵）向養殖塘內注水。
(4)當池內水位高于正常水位時：L2由off轉態變?yōu)閛n，即從原先的輸出的高電平變?yōu)榱溯敵龅碗娖剑琇1、L3和L4不變，P3（2號排水泵）啟動，將養殖塘內水排出。
(5)當池內水位高于警戒水位時：L1、L2由off轉態變?yōu)閛n，出現輸出高電平轉為輸出低電平的變化，L3、L4不變， P1（1號排水泵）和P3（2號排水泵）啟動，開始往魚塘外排水。
(6)zui后，為了更加便于人為復查，在適當?shù)沫h(huán)節建議額外增加報警燈和報警器還有復位開關以起到輔助監控的作用。
