基于離子流原理的氧分析儀方案
更新時間：2023-11-16 17:25:15
應用介紹
氧分析儀是一種工業過程分析儀表，主要用于各種工業過程混合氣體中氧含量檢測。多應用于石油、空分、化工流程、磁性材料、高溫?zé)Y(jié)爐保護氣體、電子行業保護性氣體以及玻璃、建材行業等行業。根據不同的工況工藝，有不同原理的氧分析儀，具體分為電化學式氧分析儀（又名燃料電池法氧分析儀）、氧化鋯氧分析儀、磁氧分析儀（又名順磁氧分析儀）、激光式氧分析儀，不同原理的氧分析儀，各自有著不同的優缺點。氧分析儀廣泛應用于煙氣在線連續監測系統CEMS煙氣濕度的測量，亦可應用于木材、建材、造紙、化工、制藥、纖維、紡織、煙草、蔬菜、食品加工的濕度測控。
目前電化學氧分析儀占領著主要的市場份額，但是，電化學氧分析儀缺點是傳感器工作場所溫度范圍窄、壓力不能高、傳感器壽命短等。另外，由于電解液一直在消耗，儀表穩定性較差，漂移偏大。在使用過程中需要經常進行調試校正，以確保儀表運行的穩定性。
因此，目前有市場上有一種離子流傳感器可以很好的替代電化學，成本上雖然比電化學要稍貴。但是量程范圍廣，精度高，耐受高溫，基于氧化鋯原理的離子流在整個生命周期中基本上只需要前期做一次校準即可。后期基本不需要維護。

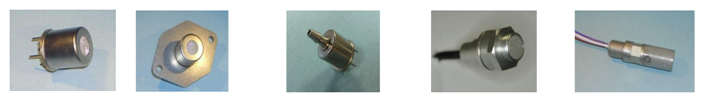

那什么是極限電流傳感器呢？奧地利Sensore極限電流氧傳感器也被用戶稱為離子流傳感器。其中傳感器的氧化鋯電解質中電流的載體是氧離子，所以當電壓施加到氧化鋯電解槽時，氧氣通過氧化鋯盤被抽到陽極。如果給電解槽陰極加上一個帶孔的蓋子，氧氣流向陰極的速率就會受到限制。受到這個速率的限制，隨著所施加的電壓逐漸增加，電解槽內的電流會達到飽和。這個飽和電流被稱為極限電流，它與周邊環境中的氧氣濃度成正比?；谶@個原理極限電流氧傳感器測量范圍非常廣，可測量的氧濃度從10 ppm到96%氧氣不等。而且高精度，響應快，在多數情況下傳感器壽命期間只需進行一次“單點校準”，后期維護非常方面。
工作模式。傳感器主要有兩種工作模式。根據周?chē)沫h(huán)境情況，傳感器利用恒定電壓或恒定電阻來工作。如果周?chē)鷾囟茸兓?，則可以利用一個恒定電壓來進行加熱，所需的加熱電壓取決于傳感器封裝。如果溫度變化大，傳感器應該用于恒定電阻模式。在這種情況下，通過一個恒定加熱電阻器來調節傳感器，從而使傳感器溫度保持不變。對于傳感器加熱來說，傳感器也需要一個二次電壓。這個取決于傳感器類型0.7 – 1.6V。總體上電路設計也并不困難，只是比電化學氧分析多一個驅動電路。

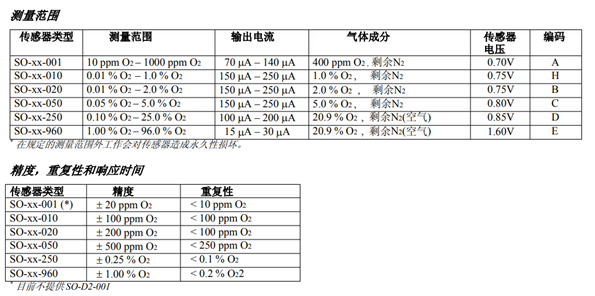

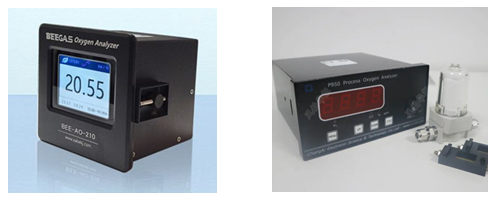

氧分析儀是一種工業過程分析儀表，主要用于各種工業過程混合氣體中氧含量檢測根據不同的工況工藝，有不同原理的氧分析儀。而新世聯代理的離子流氧氣傳感器，內部電解槽內的飽和電流，它與周邊環境中的氧氣濃度時刻成正比。通過氧分析儀的顯示屏讓您一目了然地確保環境、工況一切正常。離子流傳感器寬量程范圍選擇，以及長壽命特性非常適合氧分析設備上，常用的型號有0-1000PPM的SO-B0-001、0-25%量程的SO-E2-250以及0-96%量程的SO-E2-960。
